Facility Requirement Example

시설 소요 검토서 작성사례



<제목 차례>



제 1 장 서 론

제 1 절 일반 사항

1. 개 요

2. 소요 판정

제 2 절 00체계 적용

1. 개 요

2. 적용절차

3. 적용 범위

4. 최신화 계획



제 2 장 시설소요 검토

제 1 절 체계 구성

1. 주장비 제원

2. 지원장비 제원

제 2 절 시설 소요

1. 각 부대별 00체계 장비 보유 대수

2. 각 실별 필요 소요 면적

3. 정비시설 소요

4. 저장시설 소요

5. 표준 시설



제 3 장 시설 호환성 검토

제 1 절 부대별 기존 시설 검토

1. 00비 기존 시설 검토

2. 00창 기존 시설 검토

3. 00비 기존 시설 검토

4. 00비 기존 시설 검토

제 2 절 부대별 시설 호환성 검토

1. 00비 시설 호환성 검토

2. 00비 시설 호환성 검토

3. 00비 시설 호환성 검토

4. 00창 시설 호환성 검토



제 4 장 시설 소요 산출

제 1 절 부대별 시설 소요 산출

1. 각 부대별 시설 소요

2. 시설 소요 결과



제 5 장 결 론



<표 차례>



표 1. 주 장비 제원

표 2. 지원장비 제원

표 3. 1인당 사무실 면적

표 4. 1인당 화장실 면적

표 5. 1인당 샤워실 면적

표 6. 00비 기존 시설 현황

표 7. 00비 기존 시설 현황

표 8. 00비 시설 호환성 검토

표 9. 00비 시설 호환성 검토

표 10. 00비 시설 호환성 검토

표 11. 00창 시설 호환성 검토

표 12. 00비 시설기준 및 소요 산정

표 13. 00비 시설기준 및 소요 산정

표 14. 00창 시설기준 및 소요 산정

표 15. 00비 시설 소요 산출

표 16. 00비 시설 소요 산출

표 17. 00비 시설 소요 산출

표 18. 00창 시설 소요 산출





<그림 차례>



그림 1. 시설소요 인식 과정 3

그림 2. 시설소요 적용 절차 7





제 1 장 서 론

제 1 절 일반 사항



개 요

무기체계의 효율적이고 경제적인 군수지원을 보장하기 위하여 소요 제기시 부터 설계, 개발, 획득, 운영 및 폐기 시까지 전 과정에 걸쳐 제반 군수지원 요소를 종합적이고 반복적으로 종합 군수지원 업무를 수행함에 있어서 가장 오랜 시간이 소요되고 우선 순위를 높게 해야하는 ‘시설(Facility)'이 포함되어 있다.

종합 군수지원에 있어서의 시설이란 “무기체계의 시험, 훈련, 운용, 저장, 정비를 지원하는데 필요한 부동산과 관련설비 및 장비”로 정의되며 생산단계에서부터 시설이 계획 및 건설되어 무기체계가 배치/운용되었을 때 즉시 사용할 수 있도록 추진되어야 한다.

본 보고서에서는 00체계의 종합군수지원요소를 개발함에 있어 가장 오랜 시간이 소요되고 우선 순위를 높게 하여도 여러 가지 문제로 인하여 종합군수지원 요소개발에서 선택적으로 제외되거나 보류되기 쉬운 요소인 시설(Facility)에 대하여 그 소요를 판단하였다. 또한 시설을 계획함에 있어 고려해야 하는 요인들을 유사장비의 설계요건과 기본시설의 요건을 고려하여 비교하였다.



정의

일반적으로 시설에 대한 정의는 대지, 건물, 구조 및 건축하는데 있어서의 모든 요소를 포함하는 부동산을 말하며, 군수지원측면을 고려한 시설에 대한 정의는 “무기체계의 시험, 훈련, 운용, 저장, 정비를 지원하는데 필요한 모든 부동산과 관련된 설비 및 장비”로 나타낼 수 있다.

장비, 훈련, 저장 등의 운용/유지를 위하여 시설소요를 결정할 필요가 있을 때 고려해야 할 것은 적절한 가용성이며 이는 종합 군수지원 계획의 매우 중요한 부분이다. 사용자 수준 이상의 거의 모든 운용/유지를 위해서는 그에 따른 적절한 시설이 필요하기 때문이다. 시설은 영구적 시설이거나 이동시설로 정비, 보급, 훈련 등의 주어진 용도에 따라 규정 및 분류된다. 또한 시설에 있어서 고려해야 할 요인은 그 시설이 하나의 무기체계만을 지원해야 할 필요는 없기 때문에 장비 일반 용도의 지원이나 비슷한 업무 등과 관련된 요인을 고려해야 한다.

정비시설

정비시설은 제거 및 교환, 완전분해수리, 재생, 조립 등을 하기 위한 시설이며 군의 요구에 따라 특수한 창정비 지원을 위한 장비가 포함된다. 또한 이러한 창정비 시설은 항상 영구 시설이며 2-3계단의 정비시설은 소요군의 부여임무에 따라 영구시설 또는 이동시설로서 결정된다.

보급시설

보급시설이란 각각의 보급품목을 저장할 창고나 야적장 등의 영구시설과 특별한 경우 지원되는 무기체계나 위치에 따라 부분적으로 이동시설 일수도 있다. 부대정비 수준에서의 보급 시설은 보통 15-30일 정도의 기간을 운용 가능할 수 있도록 고려해야 한다.

훈련시설

훈련시설에는 훈련소, 교육장소, 회의실 등이 그 예이며 일반적으로 강의공간과 실습공간으로 나뉜다.

특수시설

특수시설에는 대표적으로 시험실 및 특수저장시설등을 들 수 있다. 시험실은 특수장비, 정밀 전자장비, 유압장비 또는 기타 민감한 정비 장비 등의 정비를 위한 시설이며 특수저장시설 또는 이를 정비하는 시설은 특별히 규정된 조건을 고려하여 소요를 판단하여야 하며 이를 위하여 환경이 갖추어진 공간 즉 규정을 만족하는 적절한 온도, 습도, 청정도 등을 지닌 공간이어야 한다.



소요인식

소요인식 방법

시설개발 단계에 있어서 출발점은 무엇보다도 기존 시설을 파악하는 것이 선행되어야 한다. 즉 기존장비를 사용하는 기존 시설이 새로운 무기체계를 지원할 수 있는가를 판단하는 것이다. 또한 그 다음 단계는 새로 배치될 장비의 역할을 결정하고 분석하는 것이다. 그것의 결과로서 다음 내용이 될 수 있다.

- 기존 시설의 수정없이 사용가능

- 기존 시설의 일부 수정으로 사용가능

- 새로운 시설 소요

결과에 대한 판정 및 개발에 앞서 고려해야 할 것은 새로운 장비나 시설이 필요하다고 결정이 되었을 때 새로운 장비나 시설이 기존 시설에 어떠한 효과나 영향을 미치는가에 대한 비교와 검토이다. 소요의 인식과정은 다음 그림과 같다.

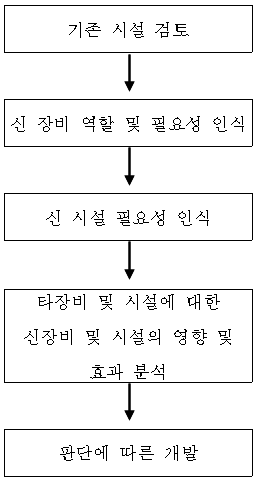

그림 1. 시설소요 인식 과정



소요 판정

야전에 실제 시설이 배치될 때 무기체계를 적절히 지원할 수 있도록, 앞에서 기술한 정비 업무량 분석, 보급공간 소요분석, 훈련공간 소요분석과 함께 도움을 주기 위한 정보로서 시설의 유용성, 설계요인 등의 고려가 필요하다.

시설의 유용성은 정비 업무수량, 정비업무 주기, 지원할 무기체계의 배치수량 등이 고려해야 할 주요한 요인이다. 또한, 설계요인은 시설을 판정하고 그를 계획하는데 있어서 규정이 되기도 하는 매우 주요한 사항이다. 시설을 판정하고 그를 계획하는 것은 “시설”의 영향 또한 중대하지만 오히려 정비지원, 기술자료, 교육훈련 및 교보재 등의 타 요소에 더 큰 영향을 주므로 판정 및 계획하는데 있어서 결론적으로 주안점을 두어야 할 것은 아래와 같다.

- 이 시설이 필요한가.

- 이 시설이 소요를 만족하는 가장 적절한 것인가.



주변환경적 요인(관계 규정 요소)

도로의 허용하중 및 특수 차선의 폭

특수 차량에 중량 대비

인양 및 운송 요구조건

차량수를 고려한 주차시설 및 도로의 등급

급수 및 하수처리 소요

화재 대비 및 기밀, 보안 유지



건축 및 구조적 요인

건축적 요소

인력의 유형 및 인시

구역별 용도 산정

특수 소요 출입구의 유형

바닥 처리 및 배수 처리

창문 소요

길이, 폭, 여유공간, 치수 등 조정 소요

진동 및 소음 방지

구조적 요소

바닥 설계 하중, 동선 및 여유공간의 폭, 길이

사다리 및 승강기 소요

운송 부두 및 도크의 하중

특수장비의 허용하중

천정의 높이



기계적 요인

실내 이동 급수 시설

온도, 습도, 통풍

압축공기 공급

화재 대비

천장 크레인 및 호이스트 크레인의 위치, 허용하중



전기적 요인

공급 전력의 전압 및 유형(AC/DC)

공급 전력의 위상 및 주파수

공급 전력의 평상 소모전력 및 최대 소모전력

조명 소요

실내 통화장비 소요

접지 시설



지원장비 요인

지원장비 목록

지원장비의 용도

지원장비의 크기 및 중량

지원장비 배치도

지원장비별 공급전력 유형 : AC/DC, 위상, 주파수, 전압

냉각소요 : 발생 열량, 실 내/외부 온도차, 상대습도

지원장비별 전/후/측면 최소 작업 공간

안전 요인

방사능 방출 방지

X선 방출 금지

감전 사고 대책

낙뢰 사고 대책

폭발, 질식(가스) 등

작업 안전도 규정 준수



기타 및 공해 방지 요인

폐기물 처리

지역별 환경보존 규정 및 법률 준수

보안 대책



제 2 절 00체계 적용



개 요

본 보고서에서는 00체계의 항공기탑재 운용을 위한 설치소요와 부대 및 야전정비 계단에서 정비지원 업무를 수행하기 위한 정비시설, 보급시설, 저장시설의 확보 소요를 판단하여 제시하고, 기존 정비 및 저장 시설물의 활용 가능성을 검토하여 제시한다.



적용절차

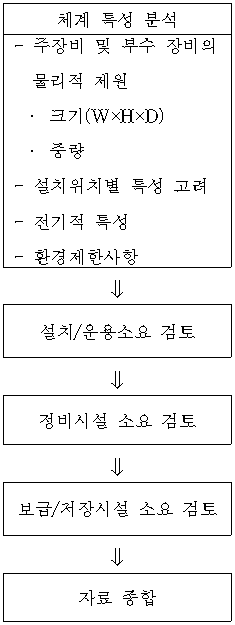

그림2. 시설소요 적용 절차



적용 범위

00체계의 항공기 탑재에 따른 공간적, 전기적, 운용환경 등에 대한 제한사항을 검토하여 설치 및 운용소요를 제시하고, 부대 및 야전정비업무별 정비특성을 고려하여 시설 요구조건(정비시설, 보급시설, 저장시설, 환경등)을 검토하여 제시한다.



최신화 계획

체계개발 기간중 제시된 시설소요에 대하여 체계시험, 항공기탑재 시험 등을 통해 수정/보완 사항을 도출하여 적용하고 소요군 및 국과연의 검토를 거쳐 양산단계까지 지속적으로 보완한다.





제 2 장 시설소요 검토

제 1 절 체계 구성



주장비 제원

00체계 주 장비의 제원은 아래 표와 같다.



순번	장비명	크기(mm)	무게	사용전원	소모전력 (KVA)	비고
1	00 장비



지원장비 제원

00체계 지원장비는 구성은 아래와 같고 각 장비의 제원은 표 2와 같다



순번	장비명	장치명	크기(mm)	사용전원	소모전력(W)	비고
1
2
3
4
5
6
7
8
9
10



제 2 절 시설 소요



각 부대별 00체계 장비 보유 대수

00비

유사장비 보유 대수

없음

시설 소요

부록 1 참조

00비

유사장비 보유 대수

00대

시설 소요

00비에는 야전정비지원장비가 보급되지 않으며, 현 시설을 보완 사용 예정

00비

유사장비 보유 대수

00대



각 실별 필요 소요 면적

아래에 기술되는 각 실별 소요 면적은 1993년 10월 국방부시설국에서 발행된 국방 시설기준 및 설계기준에 의한다.



공용사무실

공용사무실은 부대편제에 따라 나눠지는 일반행정사무실로서 2인 이상이 함께 사용하는 사무실을 말한다.

1인당 순사무실 면적은 5

/인을 기준으로 하며, 그 외의 경우는 아래 표와 같이 산출한다.



구분	세부 내용	수용기준( /인)
대령 및 이에 상응한 군무원	집무실(5평×3.3)	17
중령 및 이에 상응한 군무원	집무실(2평×3.3)	6
소령, 대대급참모 및 이에 상응한 군무원	집무실(2평×3.3)	6
위관급 장교 및 전문, 관리직의 하사관 및 이에 상응한 군무원	집무실(1.5평×3.3)	5



공용 사무실의 면적 기준은 관리사무를 담당하는 장교에 대한 면적과 전문직 하사관 또는 군무원은 책상과 서류함, 케비넷 1개를 사용하는 것으로 하고 사병이나 기타요원은 책상 1개를 사용하는 것으로 하여 면적을 산정 한다.

책상의 폭은 0.70m, 길이는 1m～1.2m로 생각하고 책상사이의 간격은 0.8m, 뒷책상과의 간격은 1m로 할 때 기본단위면적은 3.06～3.4

가 된다.

서류함, 캐비넷을 포함한 책상의 배치 캐비넷과 서류함을 1인당 1개씩 사용할 경우 모듈의 최소단위공간의 크기는 통로면적 80cm를 포함할 때 1인당 면적은 4.56

정도가 된다.

실내 여유 면적 및 활동 통로 면적을 고려 기본 단위 공간의 크기에서 활동여유 공간은 실 면적의 25%정도를 산정할 경우 기본단위의 크기는 (3), (4)의 경우 각각 4.25

, 5.7

가 된다.

사무실에서 사용하는 PC와 복사기는 별도의 면적기준으로 산정, 사무실과 통폐합이 필요할 시 필요면적을 소요면적에 합산시키는 것으로 한다.



화장실

행정시설의 변기당 화장실 수용인원은 아래 표와 같고, 화장실의 소요 면적은 대변기 1개당 3.64

으로 산정 한다.



시설구분	구분		대변기 1개당 수용인원	소변기 1개당 수용인원	비고
행정시설	남	장교용	18	18
		사병용	34	27
	여	장교용	16	-	최소 2개 이상 설치
		사병용	30	-



샤워장

아래 표와 같이 샤워장의 소요 면적은 샤워기 1개당 1.5

으로 산정 한다.



	기준	비고
샤워기 1개당 수용 인원	53인
샤워기 1개당 소요 면적( )	1.5



일반창고

특별한 구분 및 기준은 없고 실소요에 의한다.



정비시설 소요

정비환경

전기 설비

조도 : 300 ∼ 500 Lux

전력 : 115VAC 60Hz 단상(최대 허용전류 : 100A)

115VAC 400Hz 3상(최대 허용전류 : 45A)

220VAC 60Hz 3상(최대 허용전류 : 50A)

220VAC 60Hz 단상(최대 허용전류 : 5A)

공조 : 냉・난방 시설, 환풍기, 항온・항습기

내부시설 : 정전기 방지 시설, AVR(50KVA)

접지 : 1종 접지, 접지 단자

환경 조건

온도 : 15∼30℃이며, 최적온도는 25℃

습도 : 70%이하

설치 시 고려 사항

장비 출입구는 문턱을 제거한다.

장비와 냉각장치 실내기는 일정간격(3∼4m)을 유지할 수 있도록 설치한다.

장비 및 장비간의 연결케이블(호스포함)은 설비공사 시 바닥면에 매설 또는 은폐한다.

냉각장치 실외기는 벽을 사이에 두고 최대한 실내기에 가깝게 설치하고, 호스가 벽을 관통할 수 있도록 한다.



저장시설 소요

정비환경

전기 설비

조도 : 300 ∼ 500 Lux

전력 : 115VAC 60Hz 단상(최대 허용전류 : 100A)

115VAC 400Hz 3상(최대 허용전류 : 45A)

220VAC 60Hz 3상(최대 허용전류 : 50A)

220VAC 60Hz 단상(최대 허용전류 : 5A)

공조 : 냉・난방 시설, 환풍기, 항온・항습기

내부시설 : 정전기 방지 시설, AVR(50KVA)

접지 : 1종 접지, 접지 단자

환경 조건

온도 : 15∼30℃이며, 최적온도는 25℃

습도 : 70%이하

설치 시 고려 사항

장비 출입구는 문턱을 제거한다.

00체계 장비를 트레일러와 야전점검장비 작업대 간 이동 시 인력으로 불가하여 Hoist 소요



표준 시설

000중대 Layout

작성 기준

- 00체계 저장실 : 장비 15∼24대 기준

- 00체계 정비실 : 야전정비지원장비 1식 기준

- 인력 : 근무인원 20명 기준(정비사 포함)



00체계 정비 시설 Layout



00체계 저장 시설 Layout





제 3 장 시설 호환성 검토

제 1 절 부대별 기존 시설 검토



00비 기존 시설 검토

00비는 현 유사장비를 운용하지 않으므로 정비 시설은 존재하지 않음.



00창 기존 시설 검토

00창은 기존 시설이 존재하지 않음



00비 기존 시설 검토

각 실별 소요 면적

정비 시설로는 표 6과 같이 운영하고 있다.



순번	시설명		기존 시설 소요(㎡)	비고
1
2
3
4
5
6
7
8
9
총계			799.9



00비 기존시설 000 중대 Layout



00비 기존 시설 검토

각 실별 소요 면적

정비 시설로는 표 7과 같이 운영하고 있다.



표 . 00비 기존 시설 현황

순번	시설명			기존 시설 소요(㎡)	비고
1
2
3
4
5
6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
총계



00비 기존시설 Layout





제 2 절 부대별 시설 호환성 검토



00비 시설 호환성 검토

00비는 기존 시설이 없으므로 00체계 운용을 위해 신축건물 필요.



순번	시설명		시설 소요(㎡)	기존 시설 소요(㎡)	호환 가능 여부	비고
1				-	신축
2				-	신축
3				-	신축
4				-	신축
5				-	신축
6				-	신축
7				-	신축
8				-	신축
9				-	신축
10				-	신축
11				-	신축
12				-	신축
13				-	신축
14				-	신축





00비 시설 호환성 검토

00비에는 00체계 도입 시 기존시설 활용이 가능하므로 증/신축이 불필요하다.

표 9는 현 09비 000 중대 건물의 사무실을 00체계 장비 입고 시 소요 제기되는 시설과의 호환성을 검토한 결과이다.



순번	시설명		시설 소요(㎡)	기존 시설 소요(㎡)	호환 가능 여부	비고
1
2
3
4
5
6
7
8
9



00비 시설 호환성 검토

현 00비 000 건물은 00과 0000 일선 및 야전 정비 장비를 운영하는 용도로 사용되고 있으며, 00체계 장비 09대(MF 포함)가 입고 시 저장과 정비를 할 공간이 없는 상태이다.

표 10은 현 00비 중대 건물의 사무실을 00체계 장비 입고 시 소요 제기되는 시설과의 호환성을 검토한 결과이다.



순번	시설명			시설 소요(㎡)	기존 시설 소요(㎡)	호환 가능 여부	비고
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20



00창 시설 호환성 검토

00창은 기존 시설이 없으므로 소프트웨어 지원장비 운용을 위해 신축건물 필요.



순번	시설명		시설 소요(㎡)	기존 시설 소요(㎡)	호환 가능 여부	비고
1				-	신축
2				-	신축
3				-	신축
4				-	신축
5				-	신축
6				-	신축
7				-	신축





제 4 장 시설 소요 산출

제 1 절 부대별 시설 소요 산출



각 부대별 시설 소요

00비 시설 소요



순번	시설명		요구사항(시설소요기준)	시설 소요 (㎡)	비고
1
2
3
4
5
6
7
8

00비 000중대 Layout



00비 00체계 정비시설 Layout



00비 00체계 저장시설 Layout



00비 시설 소요



순번	시설명		요구사항(시설소요기준)	시설 소요 (㎡)	비고
1
2
3
4
5
6
7
8
9
10

00비 000중대 Layout



00비 00체계 정비시설 Layout



00비 00체계 저장시설 Layout



00창 시설 소요



순번	시설명		요구사항(시설소요기준)	시설 소요 (㎡)	비고
1
2
3
4
5
6
7
총계

00창 소프트웨어 지원시설 Layout



00창 00체계 시험실 Layout



시설 소요 결과

00비 시설 소요 산출

00비는 기존 건물이 없으므로 신축 건물이 소요되며 시설 소요 산출 내역은 표 15와 같다.



구분	부대	시설명	시설 소요	기존시설	면적	비고
						항온항습 구비



00비 시설 소요 산출

00비에는 00체계 도입 시 기존시설 활용이 가능하므로 증/신축이 불필요하다.

시설 소요 산출 내역은 표 16과 같다.



구분	부대	시설명	시설 소요	기존시설	면적	비고



00비 시설 소요 산출

00비는 기존 건물이 있으나, 기존 시설과의 호환성 검토에서 나타난 바와 같이 기존 시설이 00과 0000를 운영, 정비하는데 사용되고 있어서, 00체계가 보급 시 정비공간과 저장공간등의 정비시설과 사무실의 신축이 요구되는 현실이다.

시설 소요 산출 내역은 표 17과 같다.



구분	부대	시설명	시설 소요	기존 시설	면적	비고
						항온항습 구비



00창 시설 소요 산출

00창은 기존 건물이 없으므로 신축 건물이 소요되며 시설 소요 산출 내역은 표 18과 같다.



구분	부대	시설명	시설 소요	기존 시설	면적	비고
						항온항습 구비



제 5 장 결 론



현 부대정비 지원장비는 00비, 00비, 00비에 보급이 되고, 야전정비 지원장비는 00비, 00비에 보급이 되고 00항전창에 소프트웨어 지원장비가 보급될 계획이다.

시설소요를 검토한 결과 부대정비/야전정비 시설 및 저장시설에 대한 소요는 00비는 호환이 가능하고, 00비, 00비, 00 항전창은 정비지원 시설 1동의 신축이 필요하다.

보급/저장 시설은 00비, 00비, 00비 모두 기존시설을 활용한다.

소요군은 필요 시설을 생산단계에서 건설하여 무기체계 배치와 동시에 사용할 수 있도록 추진해야 한다.



(End)
