Computer Resources Support Report Example

군수관리 전산자료지원 보고서



<제 목 차 례>





제 1 장 일 반 사 항

1. 개요

가. 정 의

나. 고려사항

다. 기타사항

2. 적용

가. 전산체계 구성 및 하드웨어 소요

나. 무기체계별 S/W 및 기술분석 자료

다. 인력 및 시설 소요

라. 최신화 관리



제 2 장 주장비 운용유지 S/W

1. 개발 항목

가. 비행운용프로그램(OFP : Operational Flight Program)

나. 00000 프로그램대 S/W

다. 000000000 S/W

2. 개발 S/W 규격화 계획

가. 규격제정 범위

나. 규격화 업무절차

다. 규격화 문서



제 3 장 군전산체계와의 호환성 검토

1. 기본 사항

2. LOADERS 체계와 ASIS 2000 호환성 검토

가. 실시 배경

나. 군수사 방문협의

다. 지원 계획

3. LOADERS 체계와 AMMIS 호환성 검토

가. 실시 배경

나. 소요군본부 방문협의

다. 지원 계획



제 4 장 군수관리 전산자료 관리방안

1. 관리 대상

2. 관리 목표

3. 업무 분담

4. 관리 방안

가. 공유 대상

나. 최신화 시기

다. 결과 조치



첨부1. 군수사령부 회의록

첨부2. 기지거래식별부호운영

첨부3. 군수사거래식별부호운영

첨부4. 군수사기지거래식별부호운영

첨부5. 보급정보항목별목록집





제 1 장 일 반 사 항



1. 개요

가. 정 의

군수관리 전산자료 지원은 무기체계의 수명주기간에 관련 부서 및 기관의 관리자에게 의사결정에 필요한 관리정보를 제공할 수 있도록 전산장비의 확보, 제반 프로그램 개발 및 운용인력을 포함한 종합군수지원분석 요소개발을 말한다.



나. 고려사항

(1) 전산체계 구성 및 하드웨어 소요

(가) ILS 업무수행 전산체계 구성

(나) 관련 부서 및 기관의 전산장비

(2) 무기체계별 S/W 및 기술분석 자료

(가) 운영유지 제원(보급, 정비관리)

(나) 군수지원분석 S/W 및 관련자료

(다) RAM분석 S/W 및 관련자료

(라) 수리수준분석 S/W 및 관련자료

(3) 인력 및 시설 소요



다. 기타사항

(1) 개발자 및 관리자는 군수관리 전산자료를 종합군수지원 요소별‧기능별로 신빙성 있는 제원으로 최신화한다.

(2) 개발기관은 군수지원분석시 군에서 작성할 입력제원을 각군에 요청하고, 군은 이를 지원한다.



2. 적용

00체계의 군수관리전산자료지원 요소 개발시 다음 사항을 적용한다.



가. 전산체계 구성 및 하드웨어 소요

(1) ILS 업무수행 전산체계 구성

소요군에서 운용 중인 전산체계를 대상으로 한다.

(2) 관련 부서 및 기관의 전산장비

소요군 군수사령부, 비행단 보급대 및 정비대 전산장비를 대상으로 한다.



나. 무기체계별 S/W 및 기술분석 자료

(1) 운영유지 제원(보급, 정비관리)

개발단계에서 획득 가능한 보급, 정비관련 제원을 국방부 표준 S/W에 맞도록 분석하여 제시한다.

(2) 군수지원분석 S/W 및 관련자료

군수지원분석 S/W인 LOADERS의 입출력자료(파일 포함)와 관련자료를 제시한다.

(3) RAM분석 S/W 및 관련자료

RAM 기초자료와 분석결과(Relex 입출력 파일 포함)를 제시한다.

(4) 수리수준분석 S/W 및 관련자료

수리수준분석 기초자료와 분석결과(JAM 입출력 파일 포함)를 제시한다.



다. 인력 및 시설 소요

기존 운용 인력 및 시설을 활용하는 것을 원칙으로 한다.



라. 최신화 관리

개발단계에서 최종 군수관리 전산자료를 종합군수지원 결과자료를 전달토록 하며 소요군의 최신화를 지원한다.





제 2 장 주장비 운용유지 S/W



1. 개발 항목

가. 비행운용프로그램(OFP : Operational Flight Program)

OFP는 00체계의 모든 구성요소를 제어하고 관리하는 프로그램으로써,

(1) 설계 사항

OFP 설계시 주장비 운용유지성 증대를 위해 다음을 고려하여 설계하였다.

(가) 체계 제어 기능

1) 시스템 초기화

2)

5) 자체점검(BIT : Built-in Test)

7) 시스템 로그

8) 리셋(Reset)

9)

(나) 신호 식별 기능



(다) 출력 관리 기능



(라) 인터페이스의 식별 및 도식화

(마) 고유 인터페이스 식별기호 활용

(2) 요구 사항 반영

(가) 안전 요구사항

(나) 보안 요구사항

(다) 컴퓨터 자원 요구사항



나. 00000 프로그램대 S/W

00000 프로그램대 S/W는 00체계 정비지원소프트웨어의 하부 구성체계로

(1) 설계 사항

00000 프로그램대 S/W 설계시 주장비 운용유지성 증대를 위해 다음을 고려하여 설계하였다.

(가) 업무처리기능



(나) 사용자 지원 기능

GUI 환경 구성

(다) 통신 제어 기능

(라) 시스템 지원 기능

(2) 요구 사항 반영

(가) 안전 요구사항

(나) 보안 요구사항

(다) 컴퓨터 자원 요구사항



다. 000000000 S/W

000000000 S/W는 00체계 S/W 운용 지원장비의 하부 구성체계로

(1) 설계 사항

000000000 S/W 설계시 주장비 운용유지성 증대를 위해 다음을 고려하여 설계

(가) 000 기능

1)

(나) 000 제어소프트웨어 기능

1)

(2) 요구 사항 반영

(가) 안전 요구사항

(나) 보안 요구사항

(다) 컴퓨터 자원 요구사항



2. 개발 S/W 규격화 계획

00체계의 주장비 운용유지 S/W는 신규 개발 S/W로 다음과 같은 규격화 계획을 통해 규격화할 예정이며, 규격화 심의시 운용유지성에 대한 평가를 통해 수정보완된다.



가. 규격제정 범위

연구개발을 위하여 시제품을 제작중에 있는 군수품은 시제품의 규격에 의하되, 개발완료품에 대하여는 소프트웨어, 소프트웨어 기술자료, 사업간 개발된 소스코드, 최종 형상품목 및 정비단계별 수리부속품목의 기술자료를 망라하여 국방규격을 제정하여야 한다. 모든 기술자료에 대한 규격화가 비경제적이라고 판단될 때에는 규격작성기관에서 심의를 거쳐 규격화범위를 조정할 수 있다.

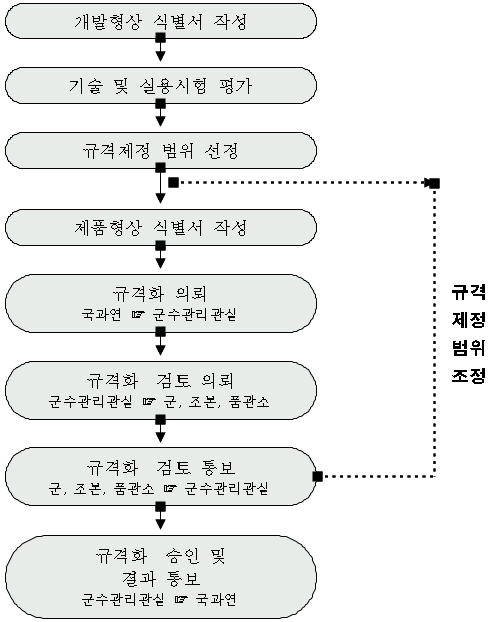

나. 규격화 업무절차

기술적 제반 요구사항을 충족하는가를 결정하는 규격화 업무절차는 다음과 같은 절차에 의거 추진한다.



다. 규격화 문서

규격화 계획에 의해 작성하는 문서는 다음과 같다.

(1) 품질보증요구서(QAR)

(2) 자료목록

(3) 규격도면

(4) 규격서

(5) SW 규격화 기술자료(15종)



순번	기술 자료명	영 문 명	비 고
1	소프트웨어 개발계획서	SDP : Software Development Plan	장비 S/W 특성에 따라 15종 개발
2	운영개념 기술서	OCD : Operational Concept Description
3	소프트웨어 요구사항명세서	SRS : Software Requirement Specification
4	인터페이스 요구사항명세서	IRS : Interface Requirement Specification
5	소프트웨어 설계명세서	SDD : Software Design Description
6	인터페이스 설계명세서	IDD : Interface Design Description
7	데이터베이스 설계명세서	DBDD : Database Design Description
8	소프트웨어 시험계획서	STP : Software Test Plan
9	소프트웨어 시험명세서	STD : Software Test Description
10	소프트웨어 시험보고서	STR : Software Test Report
11	소프트웨어 산출물명세서	SPS : Software Product Specification
12	소프트웨어 버전명세서	SVD : Software Version Description
13	펌웨어 설치지침서	FSM : Firmware Support Manual
14	소프트웨어 설치계획서	SIP : Software Installation Plan
15	소프트웨어 인계계획서	STrP : Software Transition Plan
16	소프트웨어 사용자메뉴얼	SUM : Software User Manual



제 3 장 군전산체계와의 호환성 검토



1. 기본 사항

개발단계 최종 산출물이며 국방표준전산체계인 LOADERS 체계와 소요군 운용 중인 전산체계에 대한 호환성 검토를 기본으로 한다.



2. LOADERS 체계와 ASIS 2000 호환성 검토

가. 실시 배경

Site Survey와 02-1차 ILS-MT를 통해 LOADERS와 소요군 보급전산체계 ASIS 2000의 호환성 검토가 필요할 것으로 결정.



나. 군수사 방문협의

(1) 방문 일정/장소 및 참가요원

(가) 방문 일정 :

(나) 방문 장소 : 군수사령부 보급부

(다) 참가 요원



(2) 협의 결과

(가) LOADERS 체계와 ASIS 2000의 입력 항목 및 형식 확인을 통해 부품번호, 재고번호 외 호환성 없음 확인

(나) CSP 산출자료 군수사 납품 이전 자료변경 테이블 입력항목에 대한 세부 설명자료 제시(군수사)

(다) 정비능력 한계가 명시된 수리부속목록, 동시조달수리부속 목록 제시(국과연)



다. 지원 계획

보급산출자료 군수사 납품 이전 LOADERS 입력 기초자료를 ASIS 2000과 호환 가능한 파일 형태인 엑셀(Excel) 또는 텍스트(Text) 파일 형태로 제시하여 개발단계 분석 결과를 최대한 활용토록 한다.



3. LOADERS 체계와 AMMIS 호환성 검토

가. 실시 배경

ILS-MT를 통해 LOADERS와 소요군 정비전산체계 AMMIS의 호환성 검토가 필요할 것으로 결정.



나. 소요군본부 방문협의

(1) 방문 일정/장소 및 참가요원

(가) 방문 일정 :

(나) 방문 장소 : 소요군본부

(다) 참가 요원



(2) 협의 결과

(가) LOADERS 체계와 AMMIS의 입력 항목 및 형식 확인을 통해 부품번호, 재고번호 외 호환성 없음 확인

(나) AMMIS 주요 입력자료 검토를 통해 지원 가능 목록을 전달



다. 지원 계획

정비관련 기초 입력자료를 AMMIS와 호환 가능한 파일 형태인 엑셀(Excel) 또는 텍스트(Text) 파일 형태로 제시하여 개발단계 분석 결과를 최대한 활용토록 한다.





제 4 장 군수관리 전산자료 관리방안



1. 관리 대상

체계개발을 통해 산출된 자료중 전산관련 기초자료(ASIS 2000, AMMIS, LOADERS 입력자료, Relex 입출력자료, JAM 입출력자료)



2. 관리 목표

체계개발시 분석된 전산관련 기초자료를 소요군 운용관리 단계까지 종합 관리함으로써 제반 전산자료를 적시 적절하게 획득하고 유지하는데 있다. 이러한 목적을 달성하기 위한 세부내용은 다음과 같다.

◦ 군수지원분석을 통하여 전산관련 기초자료 최신화

◦ 사전협의를 통한 수정보완 지원



3. 업무 분담



4. 관리 방안

체계개발을 통해 산출된 자료중 전산관련 기초자료(ASIS 2000, AMMIS, LOADERS 입력자료, Relex 출력자료, JAM 출력자료)의 수정사항 발생시 의견 공유를 통해 검토하고 자료를 최신화하여 소요군 관련부서에 엑셀(Excel) 또는 텍스트(Text) 파일 형태로 전달한다.



가. 공유 대상

(1) 소요군 : 소요군본부, 군수사령부, 운영기지

(2) 연구개발기관 :

(3) 개발업체



나. 최신화 시기

LOADERS 입력자료(전산관련 기초자료) 수정사항 발생시



다. 결과 조치

수정보완 자료는 개발업체에서 종합 작성하여 소요군 관련부서 및 연구개발기관에 통보하고, 다음의 목록을 관계부서에 전달한다.

(1) ASIS 2000 관련 목록



순번	항목		비고
	명칭	설명
1		거래식별부호	소요군 운영자료
2		제출선부호	소요군 운영자료
3		구매원부호	국방보급품목록화 결과자료
4		소모/복구/수리구분부호	국방보급품목록화 결과자료
5		국가재고번호	국방보급품목록화 결과자료
6		국가재고번호 구분부호	국방보급품목록화 결과자료
7		불출단위부호	국방보급품목록화 결과자료
8		신품단가	국방보급품목록화 결과자료
9		신품단가 화폐단위부호	국방보급품목록화 결과자료
10		수리비단가	소요군 운영자료
11		수리비단가 화폐단위부호	소요군 운영자료
12		표준단가	소요군 운영자료
13		표준단가 화폐단위부호	소요군 운영자료
14		자금원부호	국방보급품목록화 결과자료
15		영문품명	국방보급품목록화 결과자료
16		적용장비부호	국방보급품목록화 결과자료
17		자금계정부호	국방보급품목록화 결과자료
18		물자저장창 구분부호	소요군 운영자료
19		한글품명	국방보급품목록화 결과자료
20		품목관리관부호	소요군 운영자료



(2) AMMIS 관련 목록



테이블	순번	항목		비고
		Column	명칭
PN자료	1
	2
	3
	4
SNR자료	5
	6
	7			운용자료
	8			운용자료
	9			운용자료
	10			운용자료
	11
	12
	13
	14
야전정비이력	15			운용자료
	16			운용자료
	17			운용자료
	18			운용자료
	19			운용자료
	20			운용자료
	21			운용자료
	22
	23			운용자료
	24			운용자료
	25			운용자료
	26			운용자료
	27			운용자료
	28			운용자료

(3) Relex 관련 목록

장비명			예측자료		운용자료
			MTBF	MTBF	고장율	MTBF
00체계



(4) JAM 관련 목록

수리수준 대상품목	분석 대상			경제성 분석 결과			비경제성 분석 결과		최적 수리 수준 추천
	2 Level	3 Level	4 Level	야전	창	폐기	야전	창	야전	창
총 계



첨부1. 군수사령부 회의록



첨부2. 기지거래식별부호운영



첨부3. 군수사거래식별부호운영



첨부4. 군수사기지거래식별부호운영



첨부5. 보급정보항목별목록집



(End)
