Capacitor Reliability Prediction Example

커패시터 신뢰도 예측 사례 (MIL-HDBK-217F 기준)



1.1 분류 및 예측 모델



(1) 분류

커패시터 분류 및 관련 규격서는 다음과 같다(MIL-HDBK-198 참조).



(2) 신뢰도 예측에 필요한 요소

타입별 기본 고장률과 온도/환경/품질 요소, 커패시터 용량에 따른 커패시턴스 요소, 실제 운용 전압 대비 정격 전압 비율 요소, 직렬저항 요소(탄탈륨 CSR 스타일 커패시터에만 적용) 활용.

CERAMIC	MIL-PRF-20	Temperature Compensating (ER and Non-ER)
	MIL-PRF-81	Variable (Non-ER)
	MIL-PRF-123	Temperature Stable and General Purpose (High Reliability)
	MIL-PRF-39014	General Purpose (ER and Non-ER)
	MIL-PRF-49464	Single Layer Chip
	MIL-PRF-49467	Multilayer High Voltage
	MIL-PRF-49470	Switch Mode Power Supply (High Reliability)
	MIL-PRF-55681	Chip (ER)
ELECTROLYTIC	MIL-PRF-39003	Solid Electrolyte Tantalum (ER)
	MIL-PRF-39006	Nonsolid Electrolyte Tantalum (ER)
	MIL-PRF-39018	Aluminum Oxide (ER)
	MIL-PRF-49137	Solid Electrolyte Tantalum (Non-ER)
	MIL-PRF-55365	Tantalum Chip (ER and Non-ER)
GLASS	MIL-PRF-14409	Variable Piston Type Tubular Trimmer (Non-ER)
	MIL-PRF-23269	(ER)
MICA	MIL-PRF-39001	(ER)
	MIL-PRF-87164	(High Reliability)
PAPER / PLASTIC	MIL-PRF-11693	Feed Through, Radio-Interference Reduction, DC (ER and Non-ER)
	MIL-PRF-19978	(ER)
	MIL-PRF-39022	DC/AC (ER)
	MIL-PRF-55514	DC or DC-AC (ER)
	MIL-PRF-83421	DC/AC, Hermetically Sealed (ER)
	MIL-PRF-87217	DC for Low Energy, High Impedance Applications (High Reliability)



1.2 Capacitor 고장률 산출 예

검색을 통해 알게 된 부품정보(운용환경 : Ground, Mobile)

• 전해 콘덴서(기본 고장률)
• 주위 온도 50℃(온도 요소)
• 용량 153K(커패시턴스 요소)
• 400V 전원, 200V DC, 50Vrms/60Hz 동작(전압 스트레스 요소)
• 일반 상용부품(품질 요소)

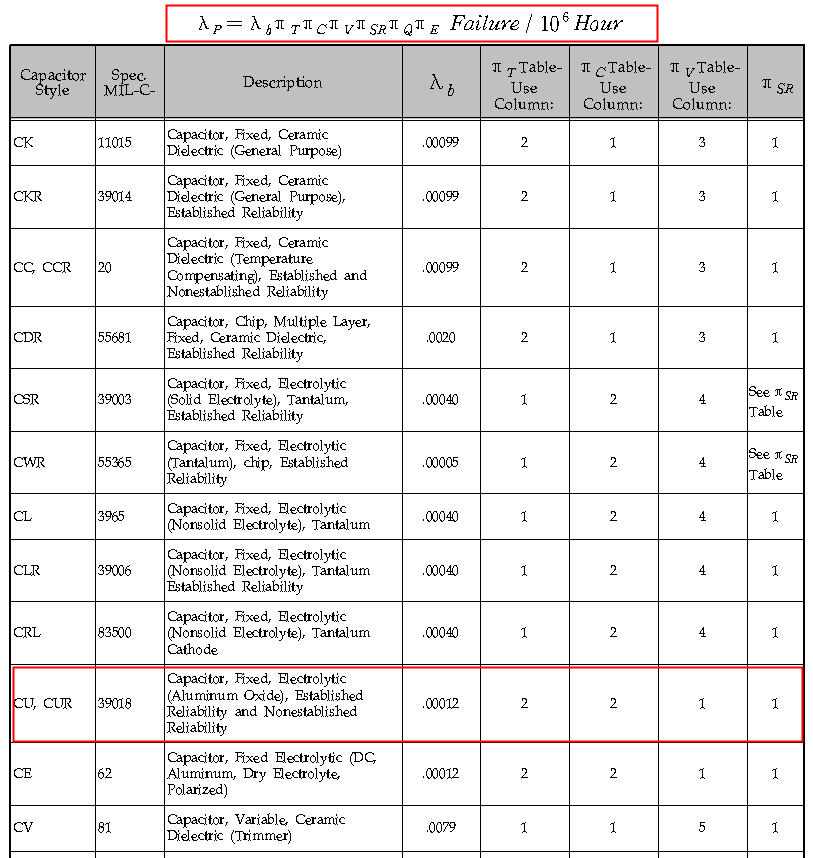

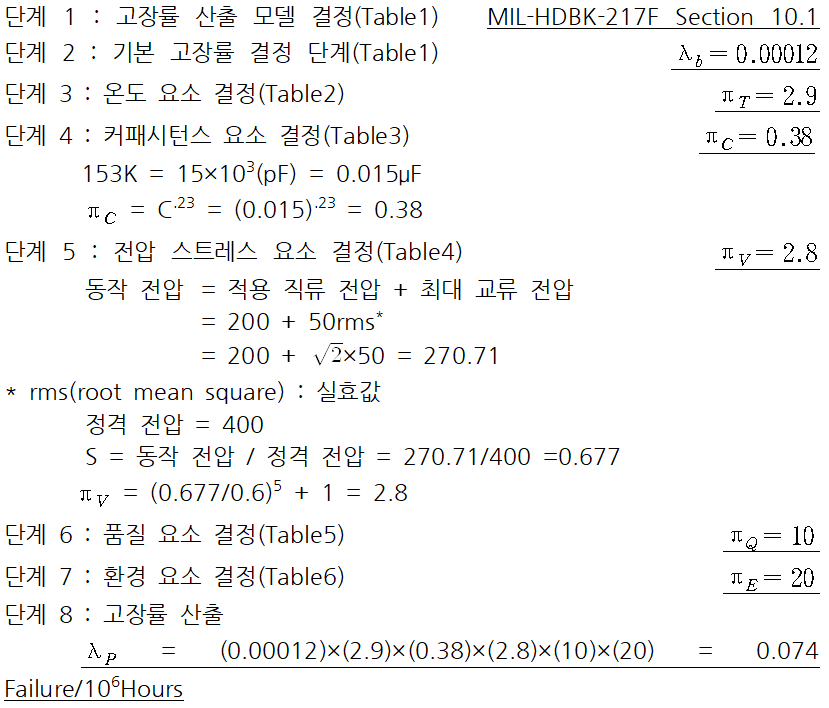

고장률 산출 절차

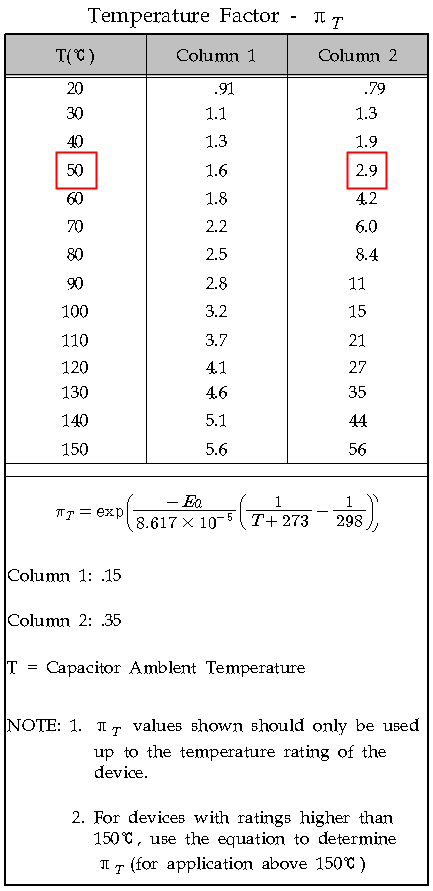

Table1

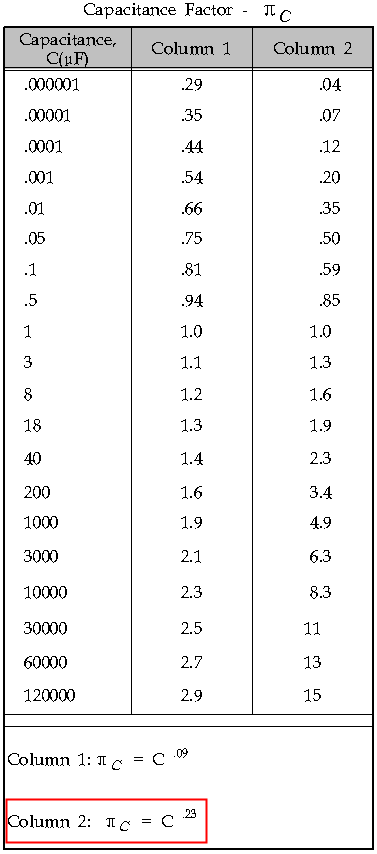

Table2

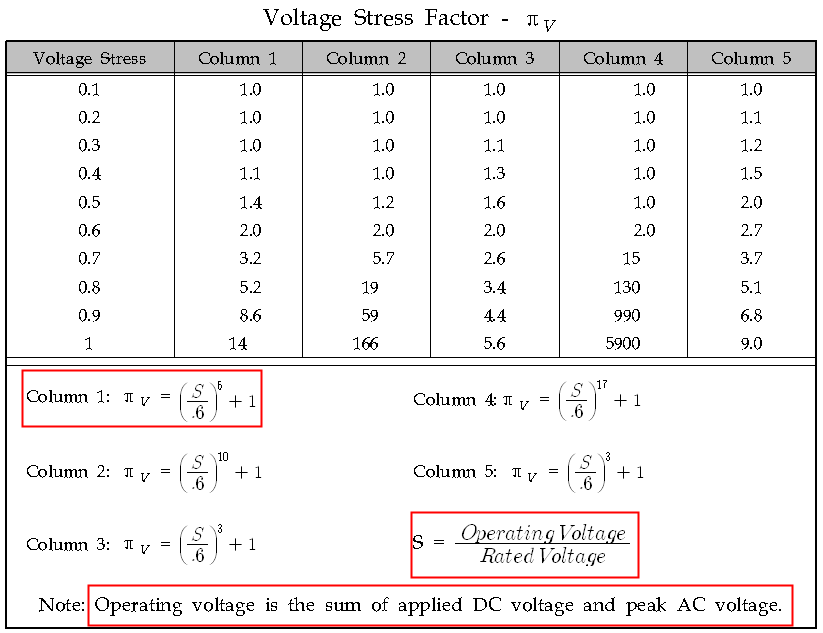

Table3

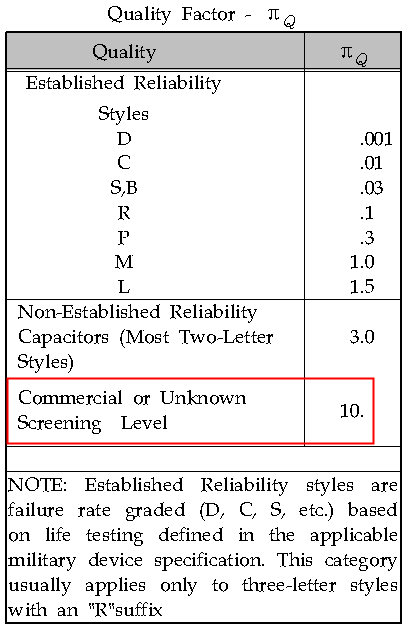

Table4



Table5

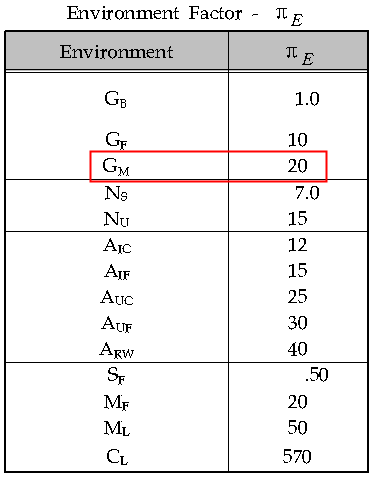

Table6
