LSA Basics

LSA (Logistic Support Analysis)



1. 군수지원분석(LSA) 정의
  종합군수지원 관리에 적용되는 분석기법으로 무기체계의 수명주기간에 걸쳐 군수지원 요소를 확인, 정의, 분석, 구체화 하는 종합군수지원 업무의 실체적인 활동

2. 군수지원분석(LSA) 목적
  - 군수지원 소요의 최적화
  - 지원체계(시험장비 등)의 단순화 및 운용/유지 비용의 최적화
  - 정비업무분석으로 군수지원요소의 식별, 개발 및 획득

3. 군수지원분석(LSA) 시기 및 과정
  - 무기체계 소요제기부터 폐기 시 까지 전 수명주기 동안 계속 수행
  - 초기에는 유사장비 경험 제원과 공학적 추정을 통해 ILS 소요를 산출
  - 군수지원요소는 장비 설계에 따라 구체화되고 시험평가를 거쳐 보완/확정
  - 야전운용 중 획득된 자료는 개발기관에 환류하여 차기 무기개발에 활용
  - LSA는 RAM분석, 비용 대 효과분석 등의 분석 결과와 연계하여 검토

4. 군수지원분석(LSA) 주요 활동
  - 설계자료(도면, 규격서 등)를 활용한 군수지원 기초 제원 산출(LSAR, 군수지원분석기록 등)
  - LSAR의 DB 저장 및 처리 : ILS 요소 개발 소요 기초정보 산출
  - RAM(신뢰도/정비도/가용도) 자료 기반의 군수지원소요 산출
  - 동시조달 수리부속(CSP) 소요 산출
  - 수리수준 및 정비계단 분석 및 최적화

* LSAR : Logistic Support Analysis Report,  CSP : Concurrent Spare Parts,  IPR : In Process Review,  LDC : Logistic Data Check,  TAC : Task Adequacy Check

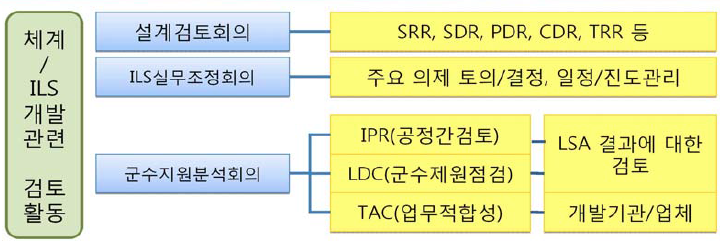

5. 군수지원분석(LSA) 개발 검토체계

6. 군수지원분석(LSA) Process
  - 기술자료 수집
  - 도면분석
  - 군수지원분석 대상품목 선정
  - 군수지원분석 관리번호(LCN)  부여
  - 기능그룹부호(FGC) 부여
  - 고장유형영향 및 치명도 분석(FMECA)
  - 신뢰도 중심정비(RCM) 분석
  - 정비계단 선정자료 및 정비업무분석서 작성
  - SOLOMON Program 입/출력
  - 군수제원점검 회의(LDC, Logistic Data Check) 수행

* IPR : In Process Review,  LCN : Logistic Control Number,  FGC : Functional Group Code,  FMECA : Failure Mode Effect and Criticality Analysis,  FTA : Fault Tree Analysis,  RCM : Reliability Centered Maintenance





I[IPR-Package]

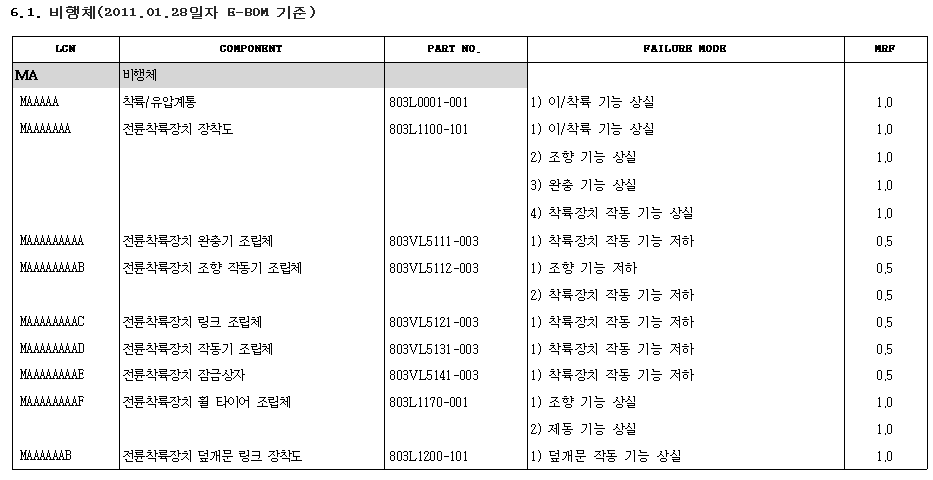

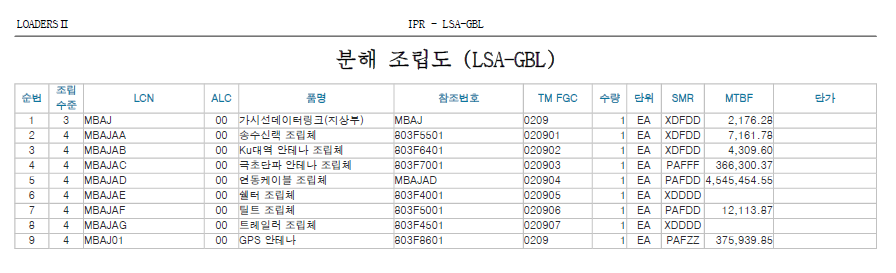

분해 조립도(GBL, General Breakdown List)

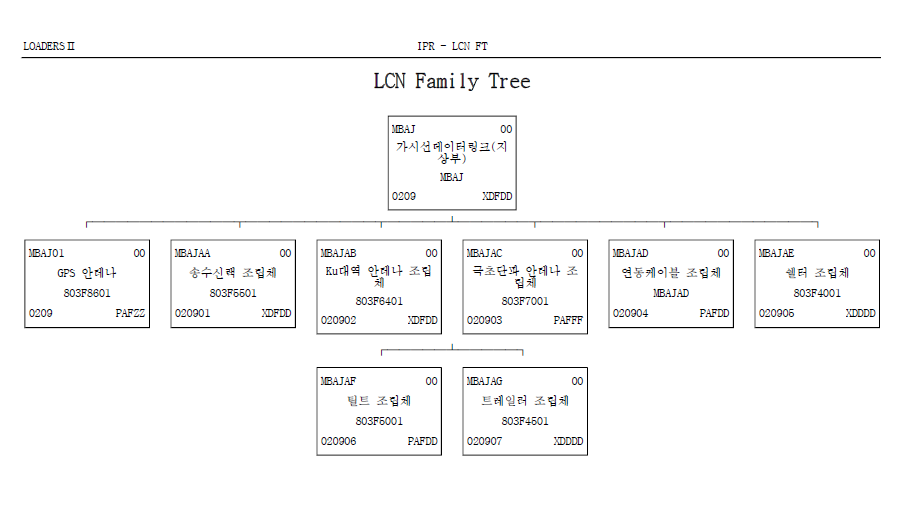

LCN 가계도(LCN FT, Logistic Control Number Family Tree)

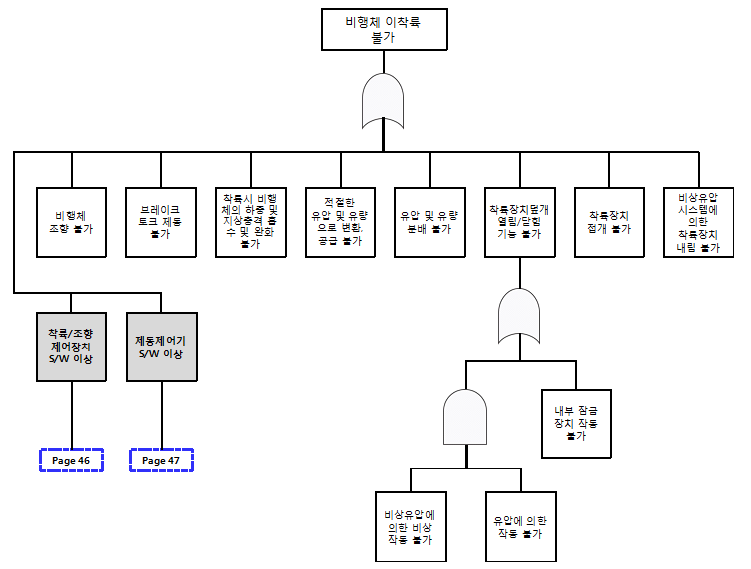

고장계통도(FTA, Fault Tree Analysis)

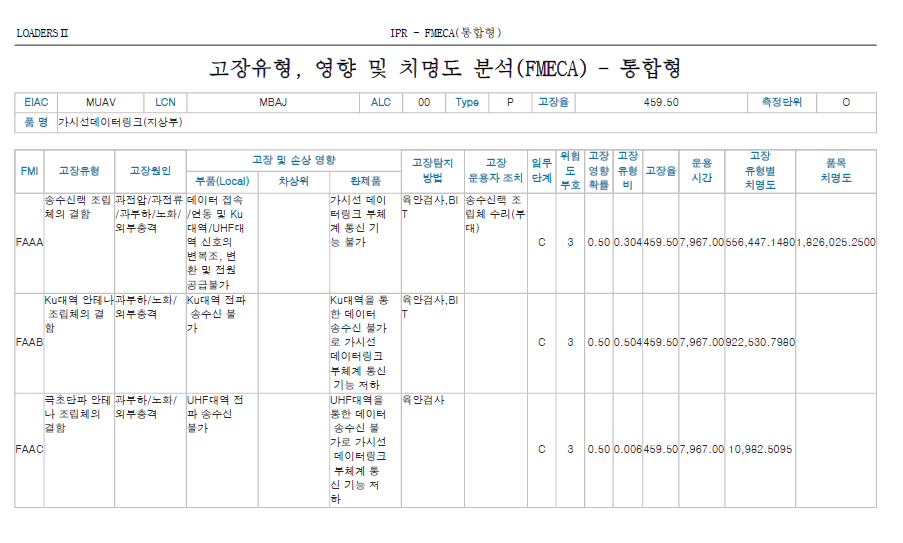

고장유형, 영향 및 치명도 분석(FMECA, Failure Mode Effect and Criticality Analysis)

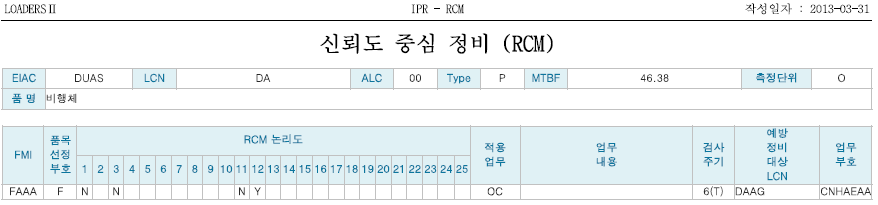

신뢰도 중심 정비(RCM, Reliability Centered Maintenance)

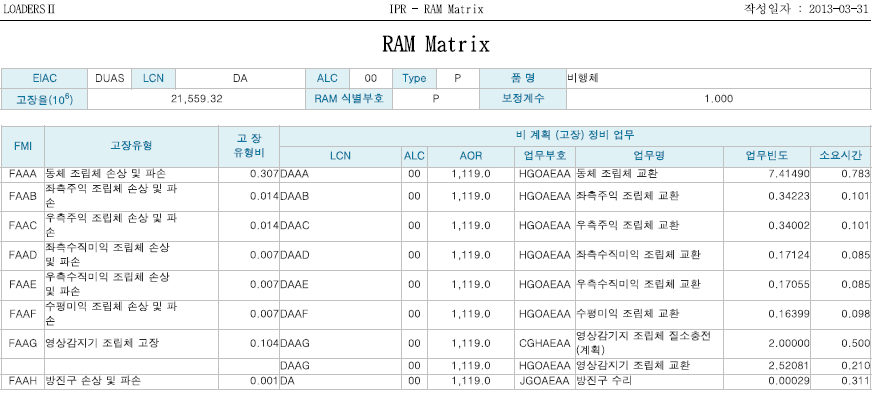

RAM Matrix

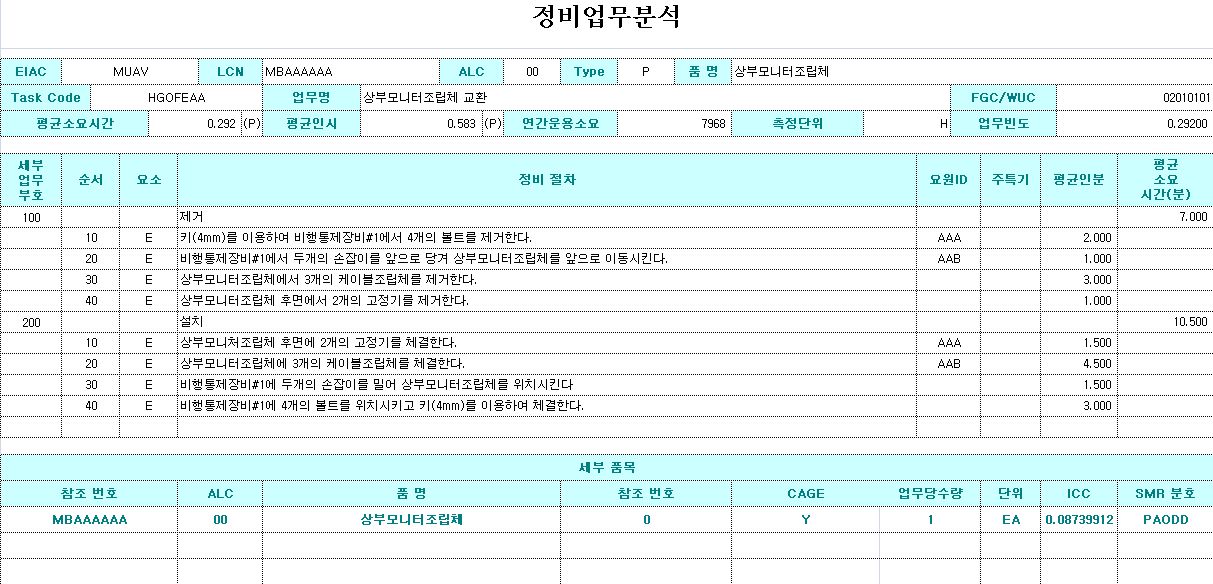

정비업무분석(MTA, Maintenance Task Analysis)

(End)
